ตลับลูกปืนเรเดียลแผ่นปรับเอียงได้

ตลับลูกปืนเรเดียลแผ่นปรับเอียงได้ รายละเอียด

ตลับลูกปืนแบบเรเดียลของแผ่นเอียงได้รับการออกแบบมาเพื่อถ่ายโอนโหลดตามแนวแกนสูงจากเพลาหมุนโดยมีการสูญเสียพลังงานน้อยที่สุด ในขณะที่ติดตั้งและบำรุงรักษาง่ายขึ้น เส้นผ่านศูนย์กลางของเพลาที่ตลับลูกปืนได้รับการออกแบบมีตั้งแต่ 20 มม. ถึงมากกว่า 1,000 มม. โหลดสูงสุดสำหรับตลับลูกปืนประเภทต่างๆ ตั้งแต่ 0.5 ถึง 500 ตัน ตลับลูกปืนขนาดใหญ่ขึ้นและรับน้ำหนักได้ตามคำสั่งพิเศษ

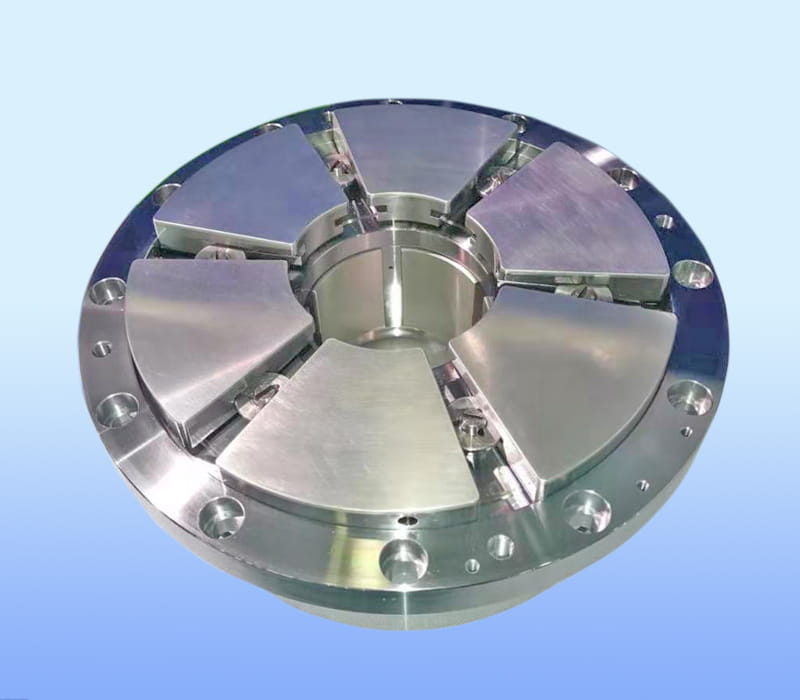

ตลับลูกปืนแต่ละอันประกอบด้วยแผ่นรองหลายชุดที่รองรับในวงแหวนรองรับ แต่ละแผ่นสามารถเอียงได้อย่างอิสระเพื่อสร้างฟิล์มไฮโดรไดนามิกที่ยั่งยืนในตัวเอง วงแหวนรองรับอาจเป็นชิ้นเดียวหรือแบ่งครึ่ง และมีการจัดเรียงตำแหน่งต่างๆ
มีสองตัวเลือกสำหรับการหล่อลื่น หนึ่งคือการทำให้ตลับลูกปืนไหลจนเต็ม ส่วนอีกตัวเลือกหนึ่งซึ่งเหมาะสำหรับการใช้งานที่ความเร็วสูงกว่า จะส่งน้ำมันไปที่หน้าแรงขับโดยตรง จากนั้นน้ำมันนี้จะปล่อยให้ระบายออกจากตัวเรือนตลับลูกปืนได้อย่างอิสระ
