เหตุใดการเลือกตลับลูกปืนจึงมีความสำคัญในคอมเพรสเซอร์?

ในขอบเขตของเครื่องจักรโรตารี มีส่วนประกอบเพียงไม่กี่ชิ้นที่มีความรับผิดชอบทั้งในด้านตัวอักษรและด้านการใช้งานมากเท่ากับตลับลูกปืน เมื่อการสนทนาแคบลงไปจนถึงคอมเพรสเซอร์ ความสำคัญของส่วนเล็กๆ นี้จะเพิ่มทวีคูณอย่างทวีคูณ คอมเพรสเซอร์จะเปลี่ยนพลังงานกลให้เป็นพลังงานของไหล ซึ่งมักจะอยู่ภายใต้แรงดันสูง อุณหภูมิที่สูงขึ้น และรอบการทำงานที่ยั่งยืน หัวใจสำคัญของกระบวนการนี้อยู่ที่ แบริ่งคอมเพรสเซอร์ ซึ่งเป็นองค์ประกอบที่มีความแม่นยำซึ่งไม่เพียงแต่กำหนดอิสระในการหมุนเท่านั้น แต่ยังรวมถึงการจัดตำแหน่ง การควบคุมการสั่นสะเทือน และอายุความล้าอีกด้วย การเลือกตลับลูกปืนที่ไม่ถูกต้องไม่เพียงแต่ทำให้เกิดการสึกหรอก่อนเวลาอันควรเท่านั้น มันเสี่ยงต่อความล้มเหลวร้ายแรง การหยุดทำงานโดยไม่ได้วางแผน และอันตรายด้านความปลอดภัย ดังนั้น การทำความเข้าใจว่าเหตุใดการเลือกตลับลูกปืนจึงมีความสำคัญในคอมเพรสเซอร์จึงไม่ใช่คุณสมบัติทางวิศวกรรม แต่เป็นความจำเป็นในการดำเนินงาน

บทบาทพื้นฐานของตลับลูกปืนในคอมเพรสเซอร์

ก่อนที่จะวิเคราะห์เกณฑ์การคัดเลือก เราจะต้องพิจารณาถึงความสำเร็จของตลับลูกปืนภายในคอมเพรสเซอร์ ที่ง่ายที่สุด ตลับลูกปืนจะรองรับเพลาที่กำลังหมุนในขณะที่ลดแรงเสียดทานให้เหลือน้อยที่สุด อย่างไรก็ตาม ภายในคอมเพรสเซอร์ ความต้องการมีความเข้มข้นมากขึ้น เพลาประกอบด้วยใบพัด โรเตอร์ หรือส่วนประกอบสกรอลล์ที่อัดก๊าซหรือไอ ส่วนประกอบเหล่านี้สร้างแรงในแนวรัศมีและแนวแกนในบางครั้งพร้อมกัน แบริ่งคอมเพรสเซอร์จึงต้องจัดการ:

• โหลดเรเดียล (ตั้งฉากกับแกนเพลา)
• โหลดแรงขับ (ขนานกับแกนเพลา)
• การวางแนวไม่ตรง จากการขยายตัวทางความร้อนหรือความคลาดเคลื่อนในการผลิต
• ความเร็วในการหมุนสูง (จากหลายร้อยถึงหลายหมื่น RPM)
• สภาวะการหล่อลื่นที่แปรผัน (แบบมีน้ำมันท่วม ไร้น้ำมัน หรือหล่อลื่นด้วยสารทำความเย็น)

หากไม่มีแบริ่งที่เลือกอย่างเหมาะสม แรงเสียดทานจะเพิ่มขึ้น การสร้างความร้อน และการเปลี่ยนระยะห่าง ในคอมเพรสเซอร์ไร้น้ำมัน ความท้าทายจะเพิ่มมากขึ้น เนื่องจากตลับลูกปืนต้องทำงานโดยไม่ต้องใช้ฟิล์มหล่อลื่นแบบเดิม ในคอมเพรสเซอร์สารทำความเย็น ความเข้ากันได้ทางเคมีกับสารทำความเย็นและน้ำมันถือเป็นสิ่งสำคัญยิ่ง ดังนั้น การเลือกแบริ่งคอมเพรสเซอร์จะส่งผลโดยตรงต่อประสิทธิภาพการใช้พลังงาน ระดับเสียง ลักษณะการสั่นสะเทือน และช่วงเวลาการยกเครื่อง

ผลที่ตามมาที่สำคัญของการเลือกตลับลูกปืนที่ไม่ดี

เมื่อวิศวกรมองข้ามความแตกต่างในการเลือกตลับลูกปืน โหมดความล้มเหลวต่างๆ จะเกิดขึ้น แต่ละแห่งมีบทลงโทษด้านการปฏิบัติงานและทางการเงินที่แตกต่างกัน

นอกเหนือจากความล้มเหลวที่แยกจากกันเหล่านี้ การเลือกที่ไม่ดียังทำให้ประสิทธิภาพเชิงปริมาตรลดลง เมื่อตลับลูกปืนปล่อยให้มีการเคลื่อนตัวในแนวรัศมีมากเกินไป ช่องว่างการอัดจะกว้างขึ้น ส่งผลให้ก๊าซรั่วไหลภายในได้ คอมเพรสเซอร์ที่ครั้งหนึ่งเคยจ่ายกระแสที่กำหนดอาจสูญเสียความจุ 5–15% โดยไม่มีการแจ้งเตือน และถูกปกปิดโดยตัวแปรการบำรุงรักษาอื่นๆ ในทำนองเดียวกัน การเล่นตามแนวแกนที่เกินกว่าข้อกำหนดเฉพาะจะเปลี่ยนตำแหน่งของโรเตอร์โดยสัมพันธ์กับก้นหอยคงที่หรือแผ่นปลาย โดยปรับเปลี่ยนอัตราส่วนการบีบอัดแบบไดนามิก การสูญเสียประสิทธิภาพเล็กน้อยเหล่านี้สะสมทำให้เกิดการสิ้นเปลืองพลังงานจำนวนมากในช่วงหลายเดือน

ลักษณะการรับน้ำหนักกำหนดสถาปัตยกรรมแบริ่ง

คอมเพรสเซอร์ทุกตัวทำงานภายใต้โปรไฟล์โหลดเฉพาะ คอมเพรสเซอร์แบบลูกสูบสร้างแรงสั่นสะเทือนสูง เนื่องจากจังหวะลูกสูบแต่ละครั้งจะสร้างแรงบิดที่แปรผัน คอมเพรสเซอร์แบบสโครลและแบบสกรูให้โหลดที่นุ่มนวลกว่า แต่ยังคงแปรผันตามวงจร เนื่องจากห้องอัดไม่สม่ำเสมอ ในทางตรงกันข้าม คอมเพรสเซอร์แบบแรงเหวี่ยงจะรับภาระในแนวรัศมีความเร็วสูงที่คงที่ แต่ยังมีแรงขับจำนวนมากจากความแตกต่างของแรงดันที่ส่งผ่านใบพัด

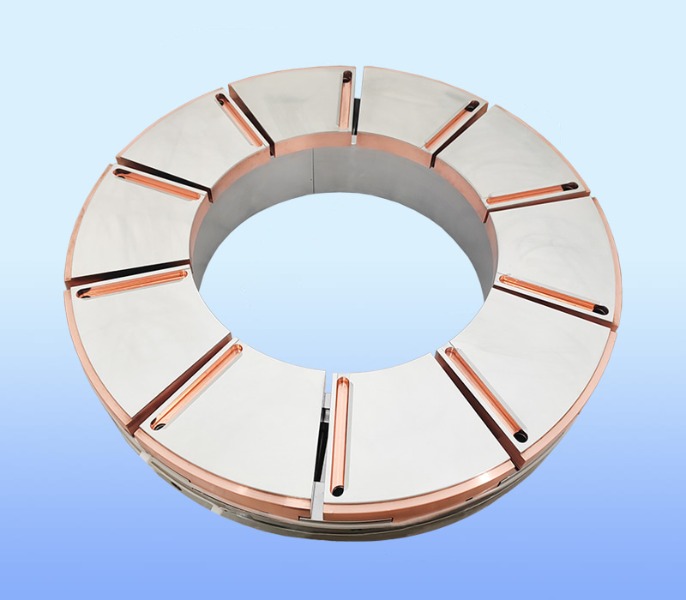

สำหรับการใช้งานแบบลูกสูบ แบริ่งคอมเพรสเซอร์จะต้องทนต่อแรงกระแทก จำเป็นต้องใช้แบริ่งลูกกลิ้งที่มีองค์ประกอบการกลิ้งที่หนาขึ้นหรือเกรดเหล็กเฉพาะ ในคอมเพรสเซอร์แบบสกรู โรเตอร์ที่จับคู่กันจะสร้างแรงทั้งแนวรัศมีและแนวแกน ดังนั้นตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมหรือตลับลูกปืนเม็ดเรียวจึงเป็นเรื่องปกติ เครื่องหมุนเหวี่ยงมักใช้ตลับลูกปืนเจอร์นอลแบบแผ่นเอียงเพื่อรองรับในแนวรัศมี และตลับลูกปืนกันรุนแบบสองทางสำหรับการควบคุมตามแนวแกน การเลือกประเภทตลับลูกปืนที่ไม่ตรงกับลักษณะของโหลด เช่น การใช้ตลับลูกปืนเม็ดกลมร่องลึกในสภาพแวดล้อมที่มีแรงกระแทกสูง จะช่วยเร่งการบุบของร่องน้ำและการหลุดร่อนแบบไมโคร

ข้อจำกัดความเร็วและอุณหภูมิ

ความเร็วไม่ได้เป็นเพียงเกี่ยวกับเรตติ้ง RPM เท่านั้น โดยเกี่ยวข้องกับปัจจัยความเร็วจำกัดของแบริ่ง ซึ่งขึ้นอยู่กับความหนืดของน้ำมันหล่อลื่น การออกแบบกรง และความสามารถในการกระจายความร้อน คอมเพรสเซอร์ความเร็วสูง เช่น ที่ใช้ในหน่วยคอมเพรสเซอร์เทอร์โบเอ็กซ์แพนเดอร์ ต้องใช้ตลับลูกปืนที่มีความแม่นยำพร้อมกรงน้ำหนักเบา (ฟีนอลเรซิน PEEK หรือทองเหลือง) กรงเหล็กประทับตรามาตรฐานอาจเสียรูปภายใต้แรงเหวี่ยง ส่งผลให้กรงไม่มั่นคงและลูกกลิ้งเอียงตามมา

อุณหภูมิกำหนดตัวกรองอื่น การบีบอัดจะทำให้แก๊สร้อน ความร้อนจะย้ายไปยังเพลาและแบริ่ง แบริ่งคอมเพรสเซอร์ที่ทำงานที่อุณหภูมิ 120°C อย่างต่อเนื่องต้องมีระยะห่างภายในที่แตกต่างกัน (C3 หรือ C4) กว่าตลับลูกปืนที่ทำงานที่อุณหภูมิ 70°C การเพิกเฉยต่อการขยายตัวเนื่องจากความร้อนอาจเสี่ยงต่อการเกิดอาการชักเมื่อเพลาขยายตัวมากกว่าตัวเครื่อง ในทางกลับกัน ระยะห่างที่มากเกินไปในคอมเพรสเซอร์ที่ทำงานเย็นทำให้เกิดการสั่นสะเทือนมากเกินไปและการกระจายโหลดไม่ดี นอกจากนี้ อุณหภูมิสูงจะทำให้จาระบีมาตรฐานเสื่อมสภาพและลดความหนาของชั้นฟิล์มน้ำมัน สำหรับคอมเพรสเซอร์ที่ใช้สารทำความเย็นไฮโดรคาร์บอน วัสดุแบริ่งจะต้องต้านทานการโจมตีทางเคมีจากผลพลอยได้ที่เป็นกรดที่เกิดขึ้นภายใต้การทำงานที่อุณหภูมิสูง

กลยุทธ์การหล่อลื่นและความเข้ากันได้ของตลับลูกปืน

การหล่อลื่นเป็นส่วนสำคัญของตลับลูกปืนแบบกลิ้งหรือแบบเลื่อน ในคอมเพรสเซอร์ สารหล่อลื่นทำหน้าที่สองอย่าง: การทำความเย็นและการซีล คอมเพรสเซอร์แบบสกรูที่มีน้ำมันท่วมจะหมุนเวียนน้ำมันปริมาณมากเพื่อระบายความร้อนจากการอัดและช่องว่างของโรเตอร์ซีล น้ำมันยังช่วยหล่อลื่นแบริ่งคอมเพรสเซอร์อีกด้วย อย่างไรก็ตาม น้ำมันชนิดเดียวกันอาจมีเศษอนุภาคจากการสัมผัสกับโรเตอร์หรือการเสื่อมสภาพตามอายุ ตลับลูกปืนในสภาพแวดล้อมเหล่านี้จำเป็นต้องมีความทนทานต่อเศษที่เพิ่มขึ้น ดังนั้น จึงมีการปรับเปลี่ยนรูปทรงภายในหรือร่องน้ำที่แข็งตัว

คอมเพรสเซอร์ไร้น้ำมันจะกำจัดน้ำมันออกจากห้องอัดแต่ยังคงต้องการการหล่อลื่นตลับลูกปืน บ่อยครั้งที่แบริ่งที่หล่อลื่นด้วยจาระบีจะถูกแยกออกจากบริเวณการบีบอัดโดยใช้ซีลหรือข้อต่อแม่เหล็ก ในที่นี้ การเลือกแบริ่งคอมเพรสเซอร์จะต้องคำนึงถึงระยะเวลาการอัดจาระบีใหม่ อายุการใช้งานของจาระบีที่อุณหภูมิการทำงาน และความต้านทานต่อก๊าซในกระบวนการไหลเข้าหากซีลเสื่อมสภาพ สำหรับคอมเพรสเซอร์สารทำความเย็น สารหล่อลื่นแบริ่งเป็นส่วนผสมของสารทำความเย็นและน้ำมัน ส่วนผสมที่มีความหนืดต่ำต้องการตลับลูกปืนที่มีพื้นผิวหรือการเคลือบพิเศษ (เช่น DLC หรือฟอสเฟต) เพื่อป้องกันการสัมผัสระหว่างโลหะกับโลหะในระหว่างการสตาร์ทหรือในสภาวะชั่วคราว

ตารางด้านล่างสรุปข้อควรพิจารณาในการเลือกตามการหล่อลื่น:

ต้นทุนของการเพิกเฉยต่อการคำนวณอายุของตลับลูกปืน

ผู้ผลิตตลับลูกปืนให้การคำนวณอายุการใช้งานที่เป็นมาตรฐาน (L10, L10h) โดยพิจารณาจากพิกัดการรับน้ำหนักแบบไดนามิกและการรับน้ำหนักที่เท่ากัน อย่างไรก็ตาม ความล้มเหลวของคอมเพรสเซอร์จำนวนมากเกิดขึ้นจากการใช้พิกัดเหล่านี้โดยไม่มีการปรับระบบ แบริ่งคอมเพรสเซอร์อาจเห็นโหลดที่แปรผันเนื่องจากความผันผวนของแรงดันในการดูด การเต้นเป็นจังหวะของการปล่อย หรือของเหลวที่ไหลเป็นบางครั้ง การใช้สูตรชีวิตในสภาวะคงตัวโดยตรงจะประเมินความเหนื่อยล้าที่แท้จริงต่ำไป นอกจากนี้ การคำนวณอายุการใช้งานถือว่าการหล่อลื่นและการจัดตำแหน่งที่สะอาด ซึ่งเป็นสภาวะที่ไม่ค่อยได้รับการบำรุงรักษาในการปฏิบัติงานภาคสนาม

การเลือกอันชาญฉลาดประกอบด้วยปัจจัยด้านความปลอดภัย: อายุการใช้งานที่ต้องการสำหรับคอมเพรสเซอร์ที่สำคัญถึง 2 เท่าถึง 3 เท่า โดยเฉพาะอย่างยิ่งในอุตสาหกรรมกระบวนการต่อเนื่อง (การกลั่น โรงงานเคมี การส่งก๊าซ) นอกจากนี้ การปรับเปลี่ยนอายุการใช้งานสำหรับการปนเปื้อน (โดยใช้ปัจจัยการปรับเปลี่ยนอายุการใช้งาน a2 และ a3 ตาม ISO 281) ถือเป็นสิ่งสำคัญ การเลือกตลับลูกปืนตามพิกัดการรับน้ำหนักพื้นฐานเพียงอย่างเดียว โดยไม่คำนึงถึงอัตราส่วนความหนืดในการทำงาน (κ) และระดับการปนเปื้อน (ηc) ทำให้เกิดความล้มเหลวก่อนเวลาอันควรซึ่งช่างเทคนิคมักวินิจฉัยผิดพลาดเนื่องจากปัญหาด้านคุณภาพน้ำมัน

การสั่นสะเทือน เสียงรบกวน และความเสถียรของระบบ

ตลับลูกปืนมีอิทธิพลต่อเสียงของคอมเพรสเซอร์และเสถียรภาพทางกล ระยะห่างภายในที่หลวมช่วยให้เพลาโคจรภายในระยะห่างของแบริ่ง ทำให้เกิดการสั่นสะเทือนแบบซับซิงโครนัส ในคอมเพรสเซอร์แบบแรงเหวี่ยงความเร็วสูง การเคลื่อนที่ของวงโคจรนี้สามารถกระตุ้นให้เกิดความไม่เสถียรของโรเตอร์ไดนามิก ทำให้เกิดการหมุนวนหรือแส้ที่เกิดจากของเหลว ปรากฏการณ์เหล่านั้นสร้างความเสียหายให้กับซีล ใบพัด และแบริ่งไปพร้อมๆ กัน ในทางกลับกัน พรีโหลดที่มากเกินไปในตลับลูกปืนหน้าสัมผัสเชิงมุมจะเพิ่มความแข็งแต่ลดการหน่วง และส่งการสั่นสะเทือนความถี่สูงไปยังตัวเรือนและท่อที่เชื่อมต่อมากขึ้น

สำหรับคอมเพรสเซอร์แบบลูกสูบ แบริ่งคอมเพรสเซอร์จะต้องจัดการโหลดแบบสลับโดยไม่มีการเล่นในแนวรัศมีมากเกินไป มิฉะนั้นโหลดด้านข้างลูกสูบจะทำให้เกิดการสึกหรอของกระบอกสูบ ไดรฟ์แบบปรับความเร็วได้ (VSD) ทำให้เรื่องยุ่งยากยิ่งขึ้น ตลับลูกปืนต้องทำงานในช่วงความเร็ว โดยหลีกเลี่ยงความถี่ธรรมชาติของระบบแบริ่งเพลา ตลับลูกปืนที่ทำงานเงียบๆ ที่ 1500 RPM อาจส่งเสียงสะท้อนที่ 2400 RPM ซึ่งจะทำให้กรงสึกหรอเร็วขึ้น ดังนั้น การเลือกไม่เพียงแต่เกี่ยวข้องกับพิกัดโหลดคงที่เท่านั้น แต่ยังรวมถึงการวิเคราะห์ค่าลักษณะเฉพาะของระบบแบริ่งโรเตอร์ที่ประกอบด้วย

กลยุทธ์การบำรุงรักษาและการเข้าถึง

ไม่มีแบริ่งใดคงอยู่ตลอดไป แต่การเลือกจะกำหนดว่าการเปลี่ยนจะเกิดขึ้นอย่างไรและเมื่อใด การออกแบบคอมเพรสเซอร์บางรุ่นจะวางแบริ่งไว้ในตัวเรือนแบบแยกส่วน ช่วยให้ตรวจสอบได้โดยไม่ต้องถอดชิ้นส่วนหลัก ส่วนอื่นๆ—โดยเฉพาะคอมเพรสเซอร์ที่มีเกียร์ในตัว—จำเป็นต้องรื้อออกทั้งหมดเพื่อเปลี่ยนแบริ่งคอมเพรสเซอร์ตัวเดียว ในกรณีเช่นนี้ การเลือกตลับลูกปืนที่มีอายุการใช้งานยาวนานที่ได้รับการพิสูจน์แล้ว (เช่น ตลับลูกปืนเม็ดกลมเซรามิกไฮบริด) อาจช่วยให้ต้นทุนล่วงหน้าสูงขึ้น เนื่องจากหลีกเลี่ยงการหยุดทำงาน

วิธีการบำรุงรักษาเชิงคาดการณ์ เช่น การวิเคราะห์การสั่นสะเทือน การตรวจสอบเศษน้ำมัน และการถ่ายภาพความร้อน ทั้งหมดนี้ขึ้นอยู่กับโหมดความล้มเหลวของตลับลูกปืน การเลือกตลับลูกปืนที่มีการลุกลามของความล้มเหลวที่ทราบ (เช่น การหลุดออกทีละน้อยเทียบกับกรงที่แตกหักกะทันหัน) ช่วยให้ผู้ปฏิบัติงานสามารถวางแผนการแทรกแซงได้ โหมดความล้มเหลวที่เกิดจากภัยพิบัติเป็นสิ่งที่ยอมรับไม่ได้ในคอมเพรสเซอร์ที่ใช้อากาศทางเภสัชกรรมหรือระบบอากาศในเครื่องมือโรงกลั่นที่ปลอดเชื้อ ซึ่งการปิดระบบกะทันหันอาจเป็นอันตรายต่อการผลิตหรือความปลอดภัย ดังนั้น การเลือกตลับลูกปืนจึงรวมถึงการเลือกคุณลักษณะของโหมดความล้มเหลว ไม่ใช่แค่ความสามารถในการรับน้ำหนักและความเร็วเท่านั้น

สรุป: การคัดเลือกเป็นการตัดสินใจเชิงกลยุทธ์

การเลือกแบริ่งในคอมเพรสเซอร์ไม่สามารถเป็นสิ่งที่ต้องคำนึงถึงในภายหลัง เป็นการตัดสินใจเชิงกลยุทธ์ที่ส่งผลต่อการใช้พลังงาน ความน่าเชื่อถือ ความถี่ในการบำรุงรักษา และต้นทุนรวมในการเป็นเจ้าของ แบริ่งคอมเพรสเซอร์อยู่ที่จุดตัดของแรงทางกล สภาวะความร้อน เคมีในการหล่อลื่น และไดนามิกในการปฏิบัติงาน ความไม่ตรงกันในพารามิเตอร์ตัวใดตัวหนึ่งทำให้ประสิทธิภาพลดลง ไม่ตรงกันในการรับประกันความล้มเหลวตั้งแต่สองครั้งขึ้นไป

วิศวกรและผู้เชี่ยวชาญด้านการบำรุงรักษาจะต้องก้าวไปไกลกว่าแค็ตตาล็อกตลับลูกปืนทั่วไป พวกเขาต้องวิเคราะห์สเปกตรัมโหลด ภาวะชั่วคราวทางความร้อน แหล่งที่มาของการปนเปื้อน และข้อจำกัดในการเข้าถึง พวกเขาต้องคำนวณไม่เพียงแต่อายุการใช้งาน L10 เท่านั้น แต่ยังต้องคำนวณอายุการใช้งานของน้ำมันหล่อลื่น การปรับการปนเปื้อน และขีดจำกัดการสั่นสะเทือนด้วย เมื่อทำอย่างถูกต้อง ตลับลูกปืนที่เลือกจะทำงานเงียบ มีประสิทธิภาพ และคาดการณ์ได้นานหลายปี เมื่อดำเนินการได้ไม่ดี ตลับลูกปืนจะกลายเป็นจุดเชื่อมต่อที่อ่อนแอที่สุด และคอมเพรสเซอร์ก็ไม่สามารถจ่ายข้อต่อที่อ่อนแอได้
