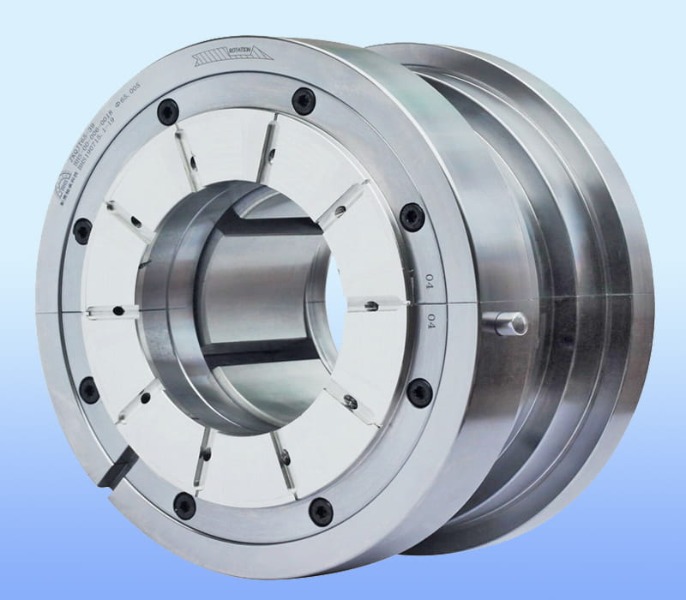

เหตุใดการควบคุมการสั่นสะเทือนจึงมีความสำคัญสำหรับตลับลูกปืนกระปุกเกียร์ที่มีความแม่นยำสูง

การควบคุมการสั่นสะเทือนกำหนดอายุการใช้งานของตลับลูกปืนและความแม่นยำของกระปุกเกียร์โดยตรง

เพื่อความแม่นยำสูง แบริ่งกระปุกเกียร์ การควบคุมการสั่นสะเทือนที่มีประสิทธิภาพไม่ใช่ทางเลือกแต่เป็นสิ่งจำเป็น การสั่นสะเทือนที่มากเกินไปทำให้อายุการใช้งานของตลับลูกปืนลดลงถึง 40% และทำให้เกิดข้อผิดพลาดในการกำหนดตำแหน่งโดยตรงเกิน 0.01 มม. ในระบบการเคลื่อนไหวที่มีความแม่นยำ หากไม่มีการลดแรงสั่นสะเทือนอย่างเข้มงวด แม้แต่ค่าความคลาดเคลื่อนในการผลิตระดับนาโนเมตรก็จะไม่เกี่ยวข้องภายในไม่กี่เดือนของการทำงาน

การสั่นสะเทือนทำให้แบริ่งกระปุกเกียร์ที่มีความแม่นยำสูงลดลงอย่างไร

การสั่นสะเทือนทำให้เกิดกลไกความล้มเหลวหลักสามประการในแบริ่งกระปุกเกียร์: การบริเนลปลอม การกัดกร่อนแบบเฟรต และการหลุดร่อนเมื่อล้า กลไกแต่ละอย่างจะกัดกร่อนความแม่นยำของตำแหน่งและความสม่ำเสมอของแรงบิดโดยตรง

brinelling เท็จเกิดขึ้นที่แอมพลิจูดของการสั่นที่ต่ำเพียง 0.5 µm ทำให้เกิดการสึกหรอที่เพิ่มการเปลี่ยนแปลงแรงบิดในการหมุน 15-25% สำหรับการใช้งานที่มีความแม่นยำ เช่น ข้อต่อหุ่นยนต์หรือโต๊ะหมุน CNC สิ่งนี้แปลเป็นฟันเฟืองที่ยอมรับไม่ได้

ตัวอย่างกรณี: ในกระปุกเกียร์สปินเดิลความเร็วสูง การลดการสั่นสะเทือนของตัวเรือนแบริ่งจาก 2.8 มม./วินาที เป็น 0.9 มม./วินาที เพิ่มระยะเวลาการรักษาความแม่นยำของตลับลูกปืนจาก 800 ชั่วโมงเป็นมากกว่า 3,500 ชั่วโมง

แหล่งกำเนิดการสั่นสะเทือนที่สำคัญในระบบแบริ่งกระปุกเกียร์

การระบุและการหาปริมาณแหล่งกำเนิดการสั่นสะเทือนเป็นขั้นตอนที่นำไปปฏิบัติได้สำหรับการออกแบบกระปุกเกียร์ที่มีความแม่นยำ ตารางด้านล่างจัดอันดับแหล่งที่มาทั่วไปตามช่วงความถี่และความรุนแรง

• ข้อผิดพลาดในการต่อเกียร์ (แหล่งที่มาหลัก) – คิดเป็น 55-70% ของพลังงานการสั่นสะเทือนของแบริ่งทั้งหมดที่ความถี่การส่งผ่านของฟัน (โดยทั่วไป 500 Hz – 5 kHz)
• แบริ่งคลื่นร่องน้ำ – สร้างการสั่นสะเทือนที่ความถี่การส่งบอล แอมพลิจูดของคลื่นที่สูงกว่า 0.2 µm ทำให้เกิดการกระเพื่อมของแรงบิดที่ตรวจพบได้ในกระปุกเกียร์ที่มีความแม่นยำ
• ความไม่สมดุลของเพลาและการเยื้องศูนย์ - สร้างการสั่นสะเทือนความถี่หมุน 1X; ความไม่สมดุลของสารตกค้างแม้แต่ 0.5 กรัม-มม. ก็ทำให้โหลดไดนามิกของแบริ่งเพิ่มขึ้น 18%
• เสียงสะท้อนของที่อยู่อาศัย – ขยายการสั่นสะเทือนของแบริ่งด้วยปัจจัย 3-10 หากความถี่ธรรมชาติตรงกับฮาร์โมนิกของเฟืองเกียร์

คำแนะนำในการดำเนินการ: วัดความเร็วการสั่นสะเทือน (มม./วินาที RMS) ที่ตำแหน่งตัวเรือนตลับลูกปืน สำหรับกระปุกเกียร์ที่มีความแม่นยำสูง ค่าเป้าหมายควรต่ำกว่า 1.0 มม./วินาที สำหรับความถี่ 10-1000 Hz และต่ำกว่า 0.5 มม./วินาที ที่สูงกว่า 1 kHz

ประโยชน์เชิงปริมาณของการควบคุมการสั่นสะเทือนที่ปรับให้เหมาะสม

การใช้กลยุทธ์การควบคุมการสั่นสะเทือนแบบกำหนดเป้าหมายช่วยให้ประสิทธิภาพของตลับลูกปืนกระปุกเกียร์ดีขึ้นที่วัดได้ ข้อมูลต่อไปนี้ได้มาจากการทดสอบแบบควบคุมบนกระปุกเกียร์ดาวเคราะห์ที่มีความแม่นยำ (แบคแลชคลาส P0)

• การปรับปรุงความแม่นยำของตำแหน่ง: การลดการสั่นสะเทือนจาก 2.5 มม./วินาที เป็น 0.8 มม./วินาที ช่วยลดข้อผิดพลาดในการส่งเชิงมุมจาก 0.8 อาร์มิน เป็น 0.2 อาร์มิน
• การยืดอายุแบริ่ง L10: แอมพลิจูดการสั่นสะเทือนที่ลดลงทุกๆ 50% จะช่วยยืดอายุความเมื่อยล้าที่คำนวณไว้ได้ 200% (ความสัมพันธ์แบบเอ็กซ์โปเนนเชียล)
• ลดเสียงรบกวน: การควบคุมการสั่นสะเทือนของร่องน้ำตลับลูกปืนต่ำกว่า 0.3 มม./วินาที ช่วยลดเสียงรบกวนจากกระปุกเกียร์ได้ 8-12 dB(A) ซึ่งสำคัญมากสำหรับระบบอัตโนมัติทางการแพทย์หรือในห้องปฏิบัติการ
• เสถียรภาพทางความร้อน: การสั่นสะเทือนที่ต่ำกว่าจะช่วยลดความร้อนที่เกิดจากแรงเสียดทาน อุณหภูมิแบริ่งลดลง 6-10°C ที่ 10,000 รอบต่อนาที ป้องกันการเสื่อมสภาพของน้ำมันหล่อลื่น

วิธีการปฏิบัติจริงสำหรับการควบคุมการสั่นสะเทือนในแบริ่งกระปุกเกียร์ที่มีความแม่นยำสูง

1. การเลือกตลับลูกปืนและการเพิ่มประสิทธิภาพพรีโหลด

เลือกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่มีเกรด P4 (ABEC-7) หรือสูงกว่าสำหรับกระปุกเกียร์ที่มีความแม่นยำ ตลับลูกปืน P4 จำกัดความวาวของร่องน้ำให้ต่ำกว่า 0.13 µm ซึ่งช่วยลดการสั่นสะเทือนความถี่สูงได้โดยตรง ใช้พรีโหลดเบา (2-5% ของอัตราโหลดไดนามิก) เพื่อกำจัดช่องว่างภายในโดยไม่สร้างความร้อนมากเกินไป พรีโหลดจะช่วยลดความเร็วการสั่นสะเทือนของแบริ่งลง 30-45% เมื่อเทียบกับการดำเนินการกวาดล้าง

2. ความคลาดเคลื่อนของตัวเรือนและเพลา

ใช้การรบกวนแบบพอดี (j5 ถึง k6 สำหรับเพลา, P7 สำหรับตัวเรือน) ในการใช้งานที่มีความแม่นยำ การพอดีแบบหลวมๆ ที่ระยะห่าง 5 µm จะเพิ่มการสั่นสะเทือนของตลับลูกปืนขึ้น 120% เนื่องจากการเสียรูปของร่องน้ำภายใต้ภาระ สำหรับตลับลูกปืนเหล็กในตัวเรือนอะลูมิเนียม การออกแบบสำหรับการขยายตัวทางความร้อน – ค่าเผื่อพอดี 10-15 µm ที่ 20°C ช่วยรักษาแคลมป์ที่เหมาะสมที่อุณหภูมิการทำงาน

3. บูรณาการโครงสร้างหมาด ๆ

ผสานรวมการหน่วงชั้นแบบจำกัด (CLD) บนตัวเรือนแบริ่งหรือปลอกกระปุกเกียร์ ชั้นยืดหยุ่นหนืด 1.5 มม. คั่นระหว่างผิวหนังเหล็กช่วยลดการสั่นสะเทือนของเรโซแนนซ์ได้ 70-85% โดยไม่เพิ่มมวลอย่างมีนัยสำคัญ สำหรับการใช้งานดัดแปลง ให้ใช้ปลอกโพลีเมอร์หน่วงสูง (ตัวคูณการสูญเสีย >0.8) ระหว่างวงแหวนด้านนอกของตลับลูกปืนและตัวเรือน

4. การเลือกน้ำมันหล่อลื่นเพื่อลดแรงสั่นสะเทือน

น้ำมันเครื่องสังเคราะห์ความหนืดสูง (ISO VG 68-150) พร้อมสารเติมแต่งความเหนียวช่วยให้ฟิล์มหน่วงซึ่งดูดซับแรงสั่นสะเทือนระดับไมโคร ในการทดสอบ การเปลี่ยนจากมาตรฐาน ISO VG 46 เป็น VG 150 สังเคราะห์ลดความกว้างของการสั่นสะเทือนของแบริ่งลง 22% ที่ 3000 รอบต่อนาที อย่างไรก็ตาม ให้แน่ใจว่ามีการไหลที่เพียงพอ สำหรับกระปุกเกียร์ที่มีความแม่นยำสูง (>8000 รอบต่อนาที) ให้ใช้ ISO VG 32-46 พร้อมสารป้องกันการสึกหรอเพื่อสร้างสมดุลการหน่วงและการกระจายความร้อน

การตรวจสอบความถูกต้อง: ขีดจำกัดการสั่นสะเทือนสำหรับคลาสความแม่นยำต่างๆ

ตารางต่อไปนี้แสดงเกณฑ์การยอมรับการสั่นสะเทือนในทางปฏิบัติสำหรับแบริ่งกระปุกเกียร์โดยอิงตามข้อกำหนดด้านความแม่นยำในการใช้งาน ค่าเหล่านี้วัดที่ตัวเรือนแบริ่งในแกนตั้งฉากสามแกน

• ความแม่นยำสูงพิเศษ (หุ่นยนต์ออปติก/การแพทย์): ต่ำกว่า 0.5 มม./วินาที RMS (10-2000 Hz) – การเบี่ยงเบนหนีศูนย์ของแบริ่ง <2 µm
• ความแม่นยำสูง (CNC/เครื่องมือกล): 0.5-1.2 มม./วินาที RMS – ความเบี่ยงเบนหนีศูนย์ของแบริ่ง <5 µm
• ความแม่นยำทางอุตสาหกรรมมาตรฐาน: 1.2-2.5 มม./วินาที RMS – ความเบี่ยงเบนหนีศูนย์ของแบริ่ง <10 µm
• เกณฑ์การดำเนินการ: RMS ที่เกิน 3.0 มม./วินาที ต้องมีการตรวจสอบหรือเปลี่ยนตลับลูกปืนทันที

หมายเหตุสำคัญ: ขีดจำกัดเหล่านี้ใช้เฉพาะภายใต้โหลดและความเร็วในการทำงานปกติเท่านั้น ในระหว่างสภาวะชั่วคราว (การสตาร์ท การเบรก แรงกระแทก) จุดสูงสุดชั่วคราวสูงถึง 2× ขีดจำกัดที่ยอมรับได้ หากระยะเวลาต่ำกว่า 100 ms.
